  公司灯控计费系统分为有线和无线两种,它们由硬件部分与软件部分的安装组成。路易系列分为有线灯控和无线灯控两种,思惠系列只有有线系列。路易和思惠有线灯控的安装方法是一样的,下面将不再区分两者的安装方法。

一、路易无线灯控系统的安装

硬件安装

无线接收器安装

  为获得更强信号接收能力,接收器的螺旋天线要拉直,且尽量不要靠近金属类物体,将接收器天线朝向远离金属物体的方向。根据空间分布情况,距离远或者有间隔物阻挡导致信号接收微弱时,可以加装信号中继器,已获得更强更远的信号传播距离。

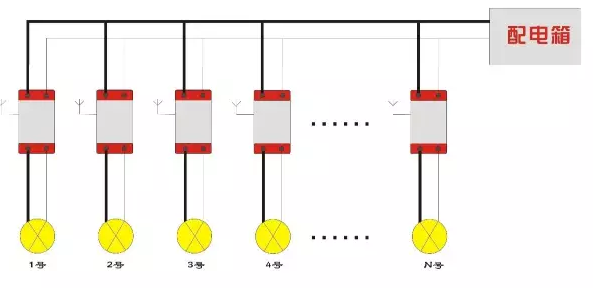

  无线接收器上有编号,1号接收器对应接到1号台,编号2接到2号台,以此类推,连接方法见下图。将照明灯的火线与零线连接接收器的输入端,接收器输出端再与台位上的灯线相连。接收器的螺旋形天线要拉直并远离金属物体,接收信号能力会更强。(每个接收器上有图示,标示了输入端。不能接反了,否则接收器不工作)

  无线主控器(基站)的安装

  为了获得更强更好的发射信号,需将主控制器(基站)放到尽量高的地方上,天线也尽可能放在高处,天线垂直朝上。

  1. 将系统配置的USB线将电脑主机和主控制器连接上(注:该USB线需要安装驱动,在下面安装软件过程中进行安装)。

  2. 接上并拧紧控制器的天线。天线尽可能放到高处,离金属物体远些,信号会更强更好。

  3. 接入12V电源。将电源一头插入220V电源插座,将输出端接到控制器的电源接口上。

  4、完成安装。

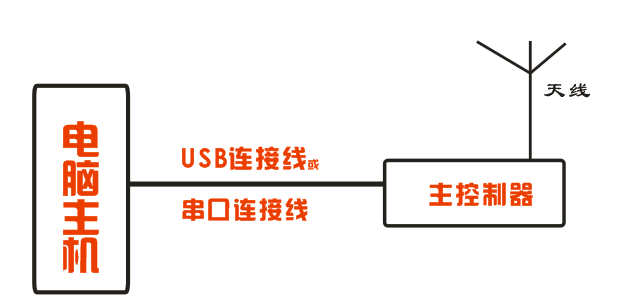

  连接示意图


计费软件安装

 1、将灯控计费系统光盘放进光驱内等几秒钟,电脑屏幕上会出现安装向导画面,如果没有出现安装向导,则可以直接双击光驱盘符,找到“路易计费系统”安装包,双击开始安装;收银电脑没配光驱时,可以先将光盘内容拷贝到优盘或者手机上,再拷贝到收银电脑上进行安装。

 2、一般情况下,安装系统过程中,一直点“下一步”即可,系统默认安装到D盘。系统安装完成后,双击电脑系统桌面上“路易计费系统”绿****标就能启动系统,此时系统提示您系统还没注册,此时可以在“关于”菜单中选择“系统注册”项,把场所具体信息和加密锁编号发送到供应商获取注册码,拿到并输入注册码后,单击“注册”按钮完成注册,软件就可以永久使用了;

3、完成第2步后,计费系统软件安装完成。

二、有线灯控计费系统的安装

有线灯控硬件安装

  安装准备

  1、确定灯光控制器和电脑的位置,灯光控制器与计算机的距离不能太远; 2、请正规电工安装照明灯。每路台位的总功率应不超过500瓦,总功率不超过4500瓦,电源线线径应与照明灯实际功率相匹配; 3、将每路台位灯的火线根据要求铺设到灯光控制器处,要控制N个台位就应有N+1根火线拉到吧台附近,因为系统还需要一根进的总电源线。

 电路安装

 1、 安装开始前最好切断全部电源。

 2、将台球照明灯的火线拉到收银台上灯控器处,将台球照明灯零线并到一起回到配电箱

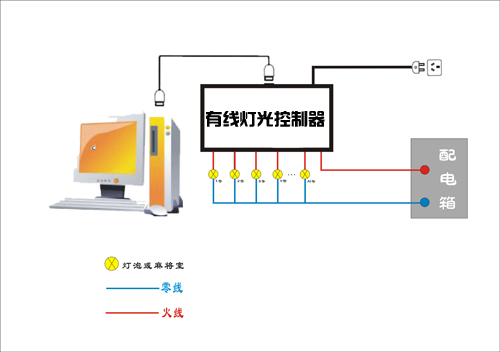

  在控制器箱后面板可以看到一排接线端子和一根红色电线,端子编号如后面板上标签所示,与控制软件中台球桌编号一致,且每一路相互独立;红色电线与从配电线引过来进的总火线连接。连接方法见下图



  现在以8路灯光为例进行说明:在布线的时候,仅把8根电灯火线拉到吧台,另外8根零线需要回到配电箱,不需要拉到吧台

除此之外,还需要从配电箱拉一根总火线到吧台。这样一共需要拉9根线到吧台,这9根线都用作火线。

3、接线  假如线已经布好,将对应的台位电线接到控制器后面板上的接线柱上。具体步骤如下

    a. 将1号灯线接到后面板上1号接线柱上,将2号灯线接到2号接线柱上,依此类推。

    b. 将从配电箱引过来的火线接到控制器的红色电线上。

    c. 接开关电源。将电源一头插入220V电源插座,将输出头子接到控制器的后面板上12V的电源接口上。

    d. 白色通讯线与控制器和电脑相连(串口输入/RS-232-IN接口与电脑的串口连接到一起)。

     注意:串口线不能带电插拔。

4、测试:灯线安装完毕后,就可以测试灯光了:①将灯控器钥匙旋至'开'(水平位置)状态;②扳动面板上每路电灯开关,如果线路正常,则对应台位的灯就会亮或灭。

5、 灯控设备使用操作说明

   指示灯

  开机后电源指示灯亮,表示电源正常;开机后工作指示灯开始闪烁,表示设备工作正常;当电脑与设备通信时,通信指示灯开始闪烁3秒钟,表示设备已收到电脑发送的数据,通信功能正常。

  手动开关的使用

  正常情况下是不使用面板上手动开关,在电脑无法正常工作时才启用。当电脑故障时,把锁拧到“开”的状态,面板上的开关就起作用了,把按钮扳到开的位置时,灯就会亮,扳到关的位置,灯就会灭。

  注意:当锁处于锁的状态时,控制器上的工作指示灯是闪烁的;处于开的状态时,工作指示灯是常亮的。

 软件安装

    1、将计费系统光盘放进光驱内等几秒钟,电脑屏幕上会出现安装向导画面,如果没有出现安装向导,则可以直接双击光盘盘符,选择安装包进行安装。

 收银电脑没配光驱时,可将光盘内容拷贝到优盘或手机上,再拷贝到收银电脑上安装。

    2、一般情况下,只需按照系统默认选项,点下一步即可。在出现如图2.2时,可以选择其它安装路径(系统默认安装到D盘,千万不要安装到系统盘C盘)。

    3、安装完成后,双击系统桌面上“电脑计费系统”绿****标启动并登录系统。
